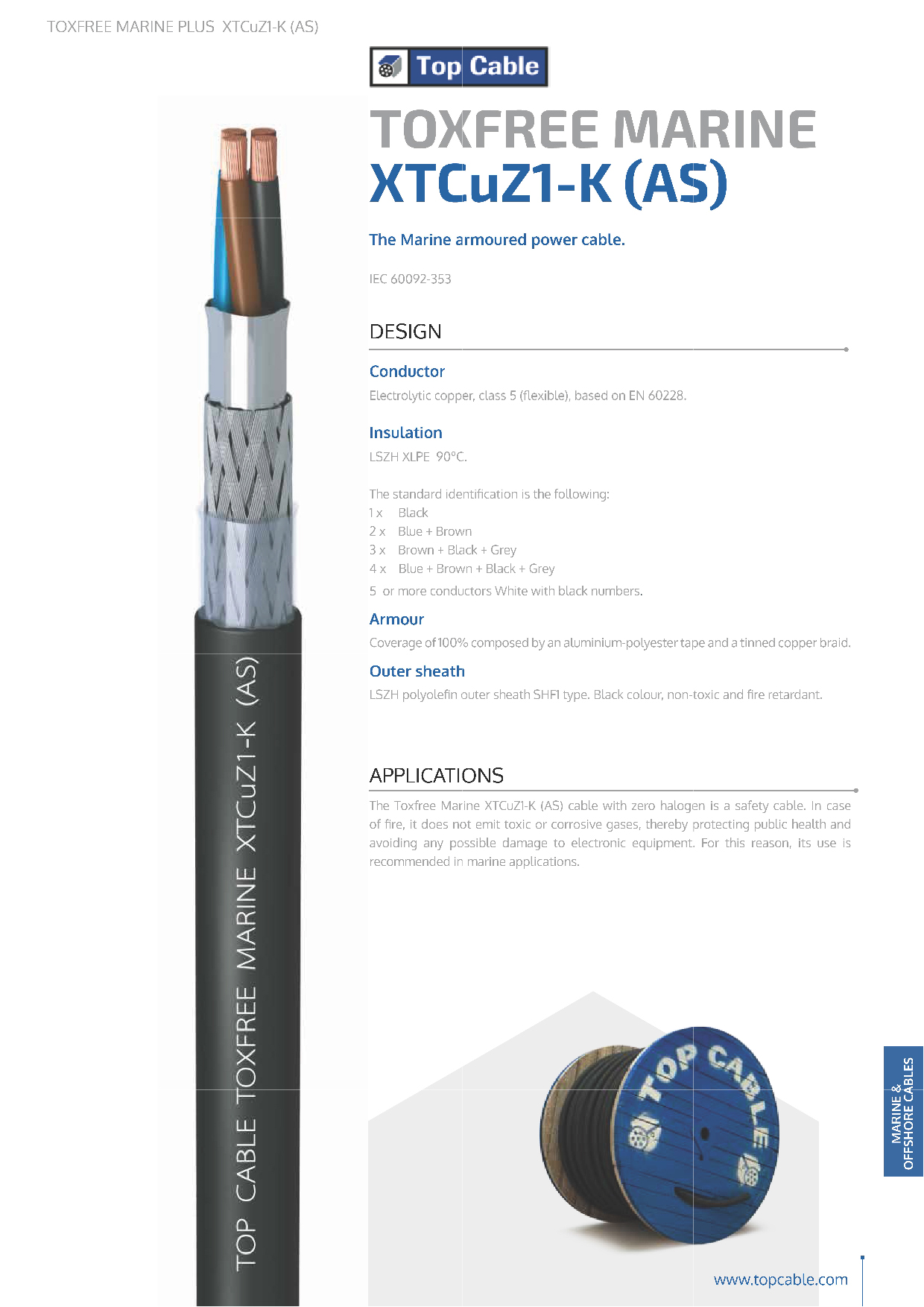

TOXFREE MARINE XTCuZ1-K (AS)無鹵素電纜

Toxfree Marine XTCuZ1-K (AS) 無鹵素電纜是一種安全電纜。可以預防
產生火災時不會釋放有毒或腐蝕性氣體，從而保護公眾健康和
避免對電子設備造成任何可能的損壞。因此，它的用途是推薦用於船舶應用。

TOXFREE MARINE XTCuZ1-K (AS)無鹵素電纜 電纜構成

-1X………………………原始色

-2X………………………棕色+藍色

-3G………………………棕色+黑色+灰色

-4G………………………棕色+藍色+黑色+灰色

-5 or more…………….白色+黑色編號

Cross Section (mm2)	Diameter (mm)	Weigth (kg/km)	Open Air 45ºC (A)	Voltage drop (V/A∙km)	Conductor resistance at 20ºC (Ohm/Km)
1 x 2.5	8.20	108	25	17.70	7.98
1 x 4	8.90	133	35	11.00	4.95
1 x 6	9.50	158	46	7.32	3.30
1 x 10	10.40	209	64	4.23	1.91
1 x 16	11.60	280	88	2.68	1.21
1 x 25	14.00	424	117	1.73	0.78
1 x 35	15.10	532	147	1.23	0.55
1 x 50	17.00	702	180	0.86	0.39
1 x 70	18.70	912	233	0.60	0.27
1 x 95	20.80	1,156	285	0.46	0.21
1 x 120	22.60	1,422	333	0.36	0.16
1 x 150	24.90	1,733	386	0.29	0.13
1 x 185	27.50	2,079	444	0.24	0.11
1 x 240	30.50	2,650	528	0.18	0.08
1 x 300	33.60	3,300	612	0.14	0.06
2 x 1.5	8.70	102	23	34.00	13.30
2 x 2.5	9.50	128	31	20.40	7.98
2 x 4	10.70	166	43	12.70	4.95
2 x 6	11.90	216	55	8.45	3.30
2 x 10	14.40	347	75	4.89	1.91
2 x 16	16.00	470	100	3.10	1.21
3 x 1.5	9.40	125	23	34.00	13.30
3 x 2.5	10.20	160	31	20.40	7.98
3 x 4	11.50	216	43	12.70	4.95
3 x 6	12.70	279	55	8.45	3.30
3 x 10	15.50	455	75	4.89	1.91
3 x 16	17.70	642	87	2.68	1.21
3 x 25	21.40	948	110	1.73	0.78
3 x 35	24.40	1,265	137	1.23	0.55
3 x 50	28.20	1,739	167	0.86	0.39
3 x 70	30.90	2,330	214	0.60	0.27
3 x 95	37.30	3,145	259	0.46	0.21
3 x 120	41.20	3,931	301	0.36	0.16
3 x 150	45.90	4,826	347	0.29	0.13

Cross Section (mm2)	Diameter (mm)	Weigth (kg/km)	Open Air 45ºC (A)	Voltage drop (V/A∙km)	Conductor resistance at 20ºC (Ohm/Km)
3 x 185	51.70	5.870	397	0.24	0.11
3 x 240	58.10	7.573	468	0.18	0.08
4 x 1.5	10.20	150	20	29.50	13.30
4 x 2.5	11.20	198	28	17.70	7.98
4 x 4	12.60	266	37	11.00	4.95
4 x 6	14.60	386	47	7.32	3.30
4 x 10	17.10	575	65	4.23	1.91
4 x 16	19.80	822	87	2.68	1.21
4 x 25	24.00	1.219	110	1.73	0.78
4 x 35	26.30	1.616	137	1.23	0.55
4 x 50	31.70	2.252	167	0.86	0.39
4 x 70	36.60	3.152	214	0.60	0.27
4 x 95	41.50	4.086	259	0.46	0.21
4 x 120	45.60	5.093	301	0.36	0.16
4 x 150	51.00	6.326	347	0.29	0.13
4 x 185	57.40	7.696	397	0.24	0.11
4 x 240	64.50	9.945	468	0.18	0.08
5 x 1.5	10.90	177	20	29.50	13.30
5 x 2.5	12.30	239	28	17.70	7.98
5 x 4	14.40	358	37	11.00	4.59
5 x 6	15.90	467	47	7.32	3.30
5 x 10	18.60	700	65	4.23	1.91
5 x 16	21.70	1.010	87	2.68	1.21
7 x 1.5	11.90	219	11	29.50	13.30
7 x 2.5	14.00	332	15	17.70	7.98
10 x 1.5	14.50	326	10	29.50	13.30
12 x 1.5	15.20	369	9	29.50	13.30
12 x 2.5	18.10	518	12	17.70	7.98
14 x 1.5	16.20	416	9	29.50	13.30
16 x 1.5	17.50	474	8	29.50	13.30
19 x 1.5	18.20	529	8	29.50	13.30
19 x 2.5	21.10	743	11	17.70	7.98
24 x 1.5	20.40	648	7	29.50	13.30
27 x 1.5	21.60	716	7	29.50	13.30
27 x 2.5	25.40	1.023	9	17.70	7.98
