圓形連接器-M5、M8、M12

         圓形連接器(Circular Connectors)又名「環形連接器」,是常見於工業自動化、機器人、傳感器、交通運輸、醫療設備等應用的接頭類型。M5、M8 和 M12 是指這些連接器的螺紋外徑大小,常見於工業標準中,尤其是根據 IEC 61076 標準製造。

以下是三種常見圓形連接器的介紹:

🔹 M5 圓形連接器

  • 螺紋直徑:5 mm

  • 應用場景

    • 小型傳感器(如光電傳感器)

    • 醫療設備

    • 緊湊型空間應用

  • 針數常見配置:3-pin、4-pin

  • 防護等級:可達 IP67(依據封裝)


🔹 M8 圓形連接器

  • 螺紋直徑:8 mm

  • 應用場景

    • 自動化系統中的傳感器與執行器連接

    • 機器視覺設備

    • 分佈式 I/O 系統

  • 針數常見配置:3-pin、4-pin、5-pin、6-pin、8-pin

  • 標準協定支援:有些可用於 IO-Link 通訊

  • 防護等級:常見為 IP67、IP68


🔹 M12 圓形連接器

  • 螺紋直徑:12 mm

  • 應用場景

    • 工業以太網(Ethernet)

    • 電源與信號傳輸

    • 汽車和鐵路行業

  • 針數常見配置:3-pin 到 12-pin

  • 編碼類型(決定用途與防呆設計):

    • A編碼:信號傳輸(例如傳感器/執行器)

    • B編碼:現場總線(如 Profibus)

    • D編碼:100 Mbps Ethernet

    • X編碼:高達 10 Gbps Ethernet

  • 防護等級:IP67、IP68,甚至有 IP69K

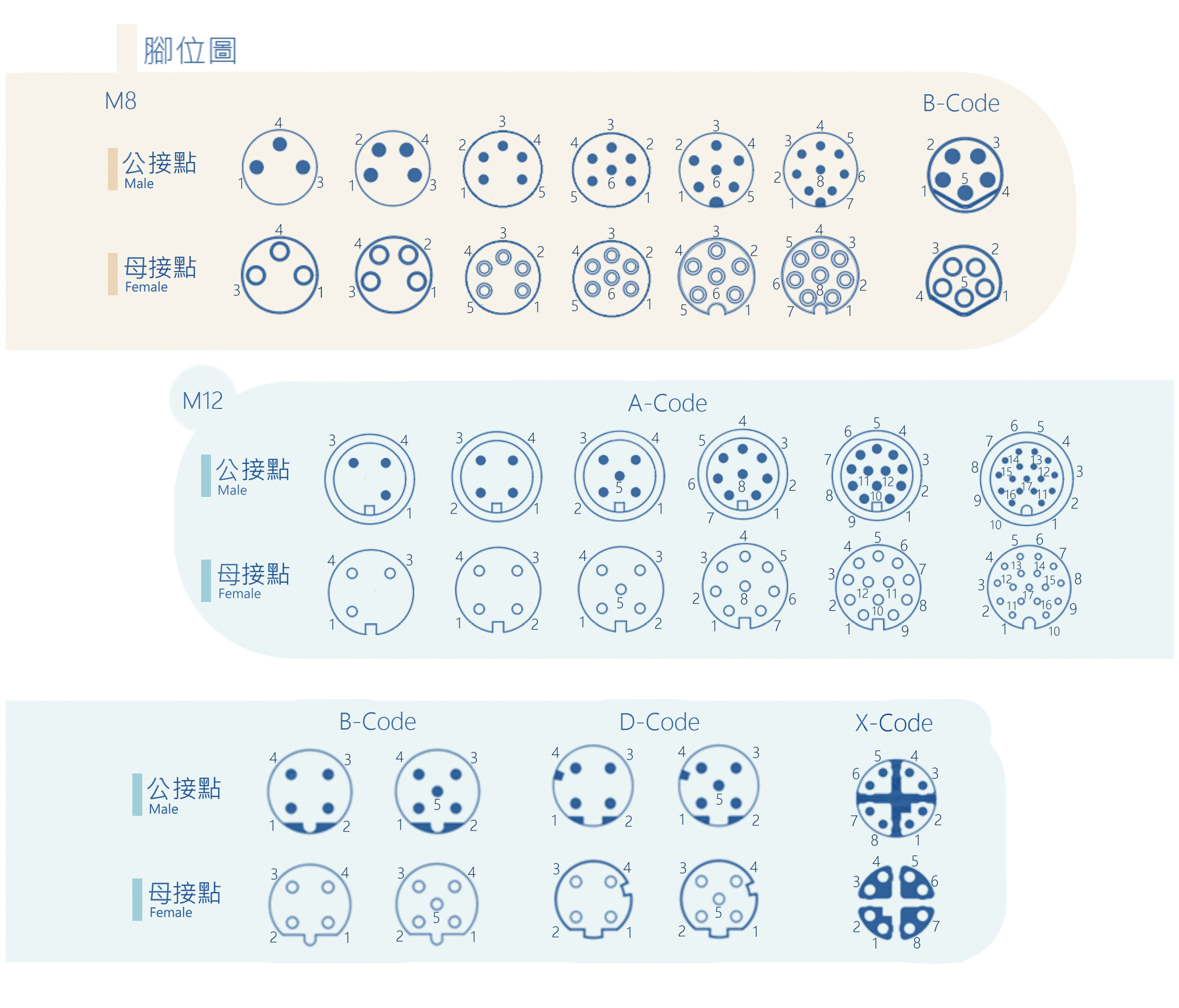

連接器接點樣式:

圓形連接器 腳位圖

(M8、M12腳位示意圖)



M5 接線圖說明

  • M5 主要用於非常緊湊的感測器場景,較少有公共標準接線圖。

  • 一般為 3‑pin 或 4‑pin,功能為電源、訊號與接地,具體配色與排針方式依供應商差異。

M8 接線圖說明

  • M8 多用於小型傳感器與 IO‑Link 介面,常見3‑pin 或 4‑pin 配置。

  • 雖然缺少大型圖表,但典型 4‑pin 配置如下:

    • 1: +24 V(棕色),

    • 2: 鎖位 keyway 旁為 Signal 或 0 V,

    • 3: 0 V(藍色)、

    • 4: 另一訊號(黑色)

M12 接線圖與針腳配置

根據不同的編碼(Coding),M12 的針腳分配與功能如下:

  • A‑coding(常見於傳感器/執行器、DeviceNet、IO‑Link、ProfiBus)

    • 3‑pin: 通常為 Ground、V+, Signal

    • 4‑pin: +24 V (1), 接地 0 V (3)、信號 +/− (2,4)

    • 5‑pin: 多用於 CANopen / Devicenet,針腳配置:1: V+,2: 接地,3: signal +,4: signal −,5: shield

    • 8‑pin: 視用途(IO-Link、高速訊號)而不同,詳見圖示

  • B‑coding(主要 Profibus / Fieldbus)

    • 5‑pin 特殊排列與 A‑coding 不同,圖中可見布局差異,應以編碼為準

  • D‑coding、X‑coding(以工業以太網為主)

    • D‑coding 為 4‑pin,用於 100 Mbps Ethernet,如 EtherNet/IP、Profinet

    • X‑coding 為 8‑pin,用於 10 Gbps Ethernet/Cat6A 應用

  • 電源型編碼(S‑coding、T‑coding、K‑coding、L‑coding、M‑coding等)

    • 用於供電用途,包含 2〜6‑pin 配置,針腳依不同編碼而異

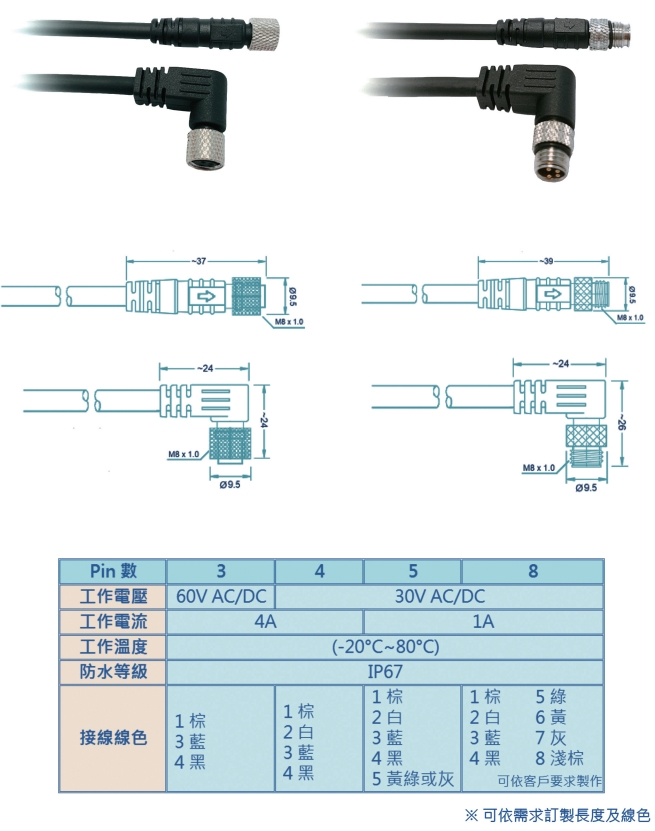

M8連接線:

M8連接線

(M8連接線示意圖)

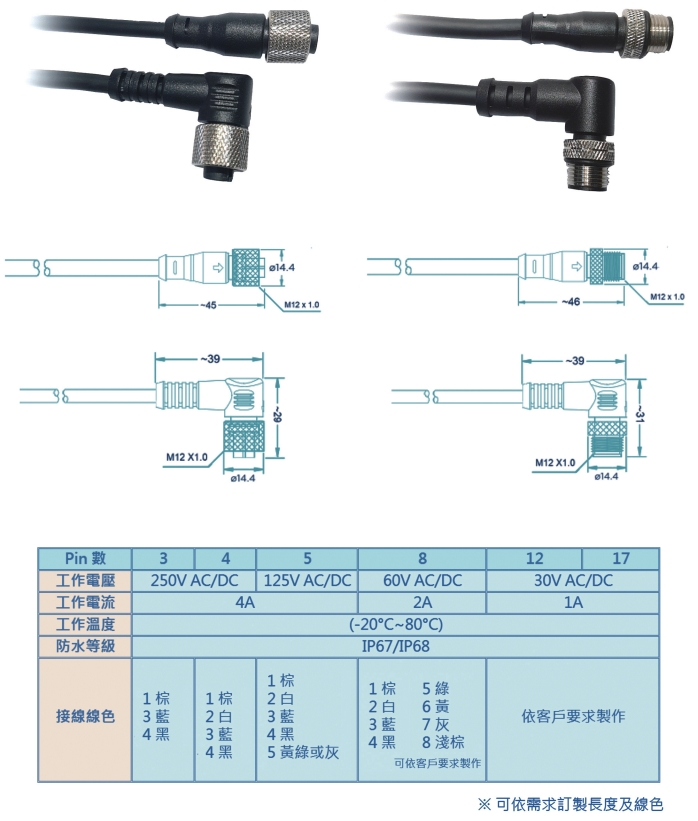

M12連接線:



M12連接線

(M12連接線示意圖)

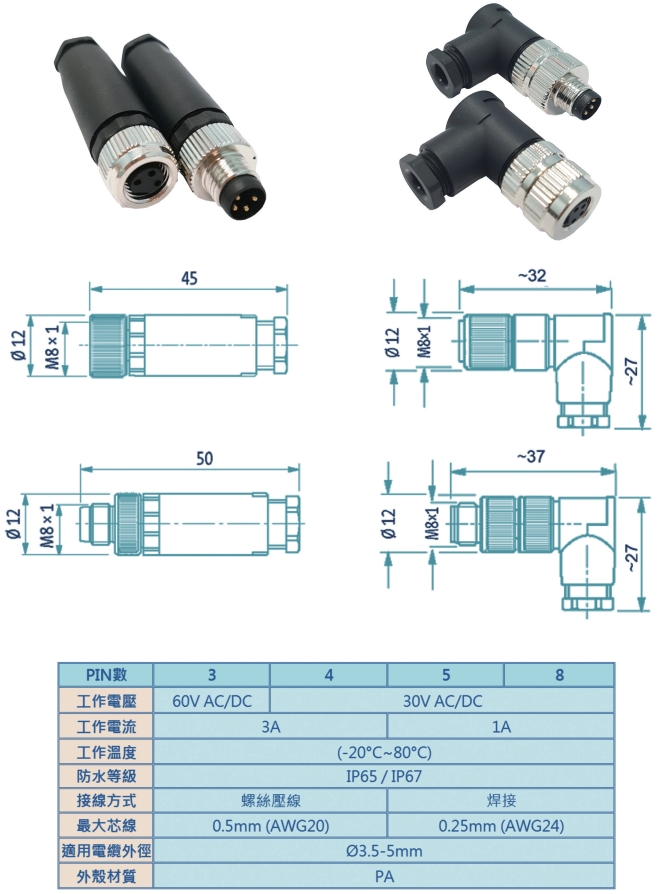

M8連接器:

M8連接器

(M8連接器示意圖)



M12連接器:

M12連接器

(M12連接器示意圖)

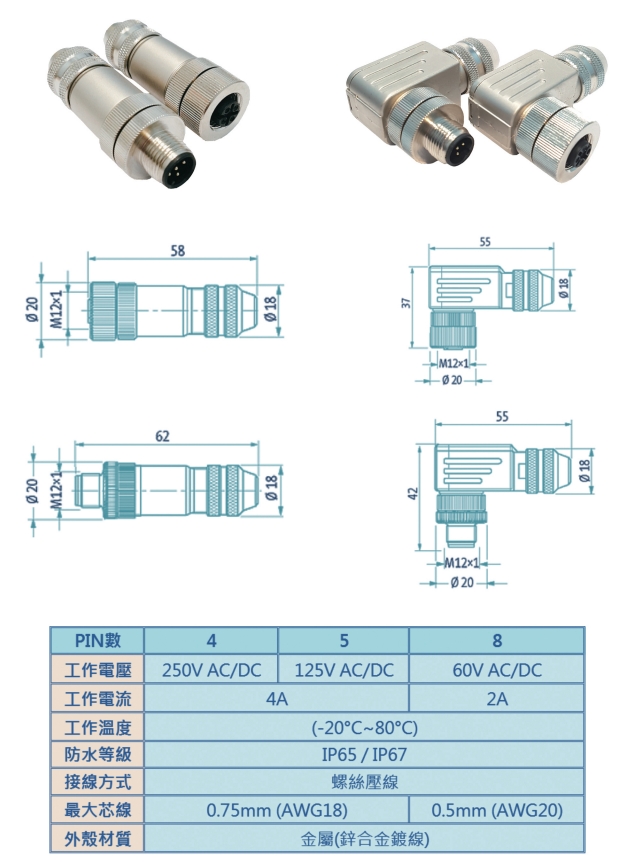

M12金屬連接器:

M12金屬連接器

(M12金屬連接器示意圖)

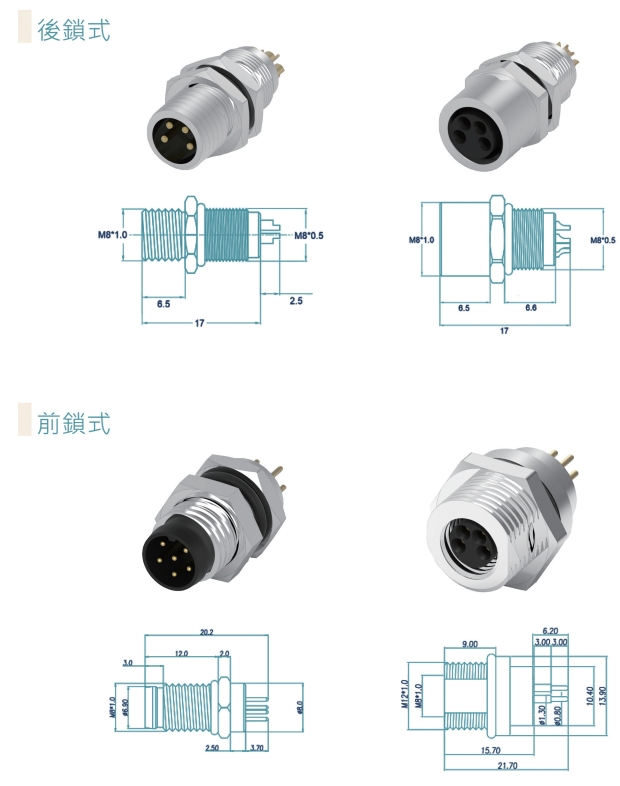

M8板端連接器:

M8板端連接器

(M8板端連接器示意圖)

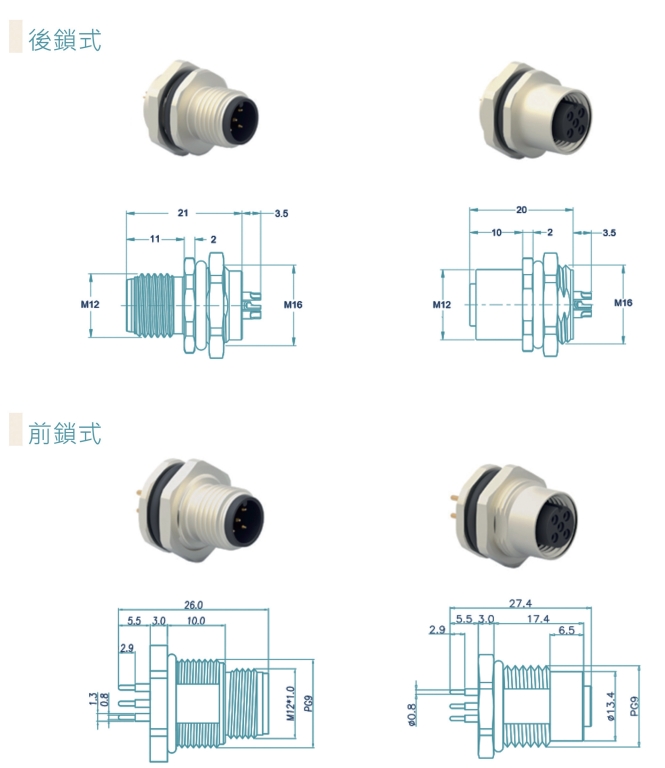

M12板端連接器:

M12板端連接器

(M12板端連接器示意圖)

類型直徑針數常見用途傳輸能力防護等級
M55mm3-4微型傳感器低速信號IP67
M88mm3-8傳感器、IO-Link中速信號IP67/IP68
M1212mm3-12Ethernet、電源高速數據、電源IP67/IP69K

接線實作流程與注意事項

  1. 確認編碼與針數:依據 IEC 61076‑2‑101 等標準,A‑coding keyway 應位於 Pin 1 與 Pin 2 之間

  2. 剝線與接線:剝除外層護套約 5 mm,依同編碼與針圖逐一接線,螺絲壓接型、焊接型或壓接型都有,各別操作方式不同

  3. 鎖緊/鎖殼:保持防水、防脫落,請勿過度擰緊

  4. 測試連通性:可使用萬用表測試端點是否對應正確
